Akustik etki haritası (AIM) yazılım aracını kullanarak TFM’de uzmanlaşın

Şimdiye kadar TFM’li Phased Array test cihazları tarafından sağlanan ses demeti yayılımı hakkında yetersiz bilgiye sahiptik. Temelde bir tahmin etmeye/varsayıma dayalıydı. İnspektörler ses demeti yayılımının hedef bölge boyunca aynı olduğunu varsaymak zorundaydı. Ancak bildiğimiz gibi, varsayım kesin sonuçları garanti etmez.

Her bir yayılım modunun sağladığı kapsama seviyesi ve sinyal hassasiyetinin en iyi ve en kötü olduğu yerleri önceden bilmek, inspektörlere önemli bir avantaj sağlar. Her modun, aradıkları kusur türünü tespit etme yeteneğinden çok daha emin olabilirler. Ve endüstriyel muayenede, artan doğruluk büyük bir faydadır.

Akustik Bölge ve TFM

TFM(Total Focusing Method-Toplam Odaklama Metodu) tıpta on yıllardır ve NDT'de birkaç yıldır kullanılmasına rağmen, bu yöntemi kullanan inspektörler doğru sonuçları elde etmek için sıklıkla ve çok sayıda deneme yanılma işlemi yapmak durumunda kalmıştır. Yayılma modları (görüntüleme yolları veya akustik yollar) için çok sayıdaki seçenek kullanıcının kafasını karıştırabilir ve inceleme sonuçları tahmin edilemez olabilir.

Tipik bir TFM sistemi ile kullanıcı, akustik etki bölgesinin (veya enerjinin) tarama planında hedeflenen tüm alana eşit olarak yayıldığını kabul eder. Gerçekte, akustik etki seviyesi TFM tarama alanı içinde değişir, bu nedenle bazı kusurlar yeterli sinyal-gürültü oranı (SNR) ile tespit edilemeyebilir. Etkili akustik etki, malzemenin hızı, probun frekansı, hata yönlenmesi gibi birçok faktörden etkilenir. Daha da önemlisi, akustik etki, seçilen inceleme moduna büyük ölçüde bağlıdır.

TFM ile Çalışmanın Zorluğu

TFM’de çalışmak için bir bölge oluşturma yöntemi kullanıcıya yanlış beklentiler verebilir. Kazanım sonrası yazılım tarafından gerçekleştirilen ışın odaklaması, tıpkı geleneksel PAUT gibi ultrason fiziği ile sınırlıdır. Belirli ışınlar, varsayılan odaklama gücü ile bölgenin tüm alanlarına ulaşamaz.

Örneğin, TTT modunda, çalışılan bölgenin sağ üst köşesinde bir yansıtıcıyı algılayacak kadar yüksek bir akustik hassasiyet elde etmek mümkün değildir (aşağıdaki ekran görüntüsünde görüleceği gibi). Bununla birlikte, bir operatör bu bölümün çalışılan bölge tarafından kapsandığını ve odakta olduğunu düşünebilir.

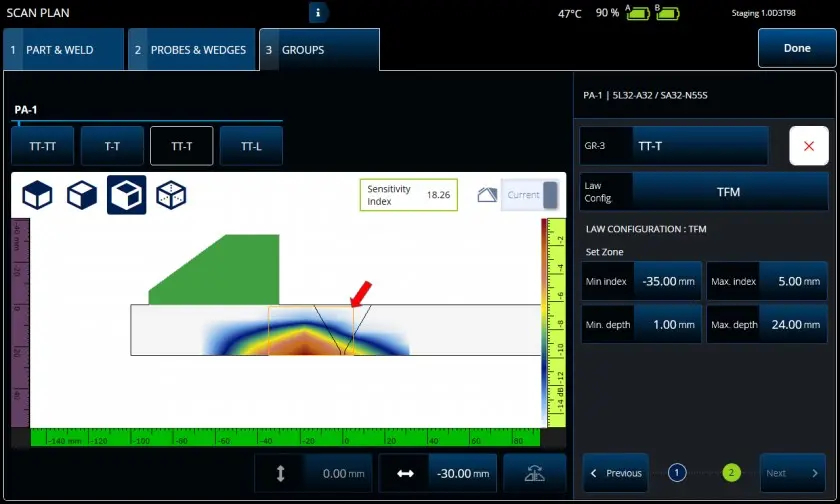

AIM (Akustik etki haritası) modelleme aracı - Kırmızı ok, düzlemsel bir kusurda TT-T dalgası için bölgenin sağ üst köşesinde genlik yanıtı eksikliğini göstermektedir.

Akustik Etki Haritasını (AIM) Geliştirmek

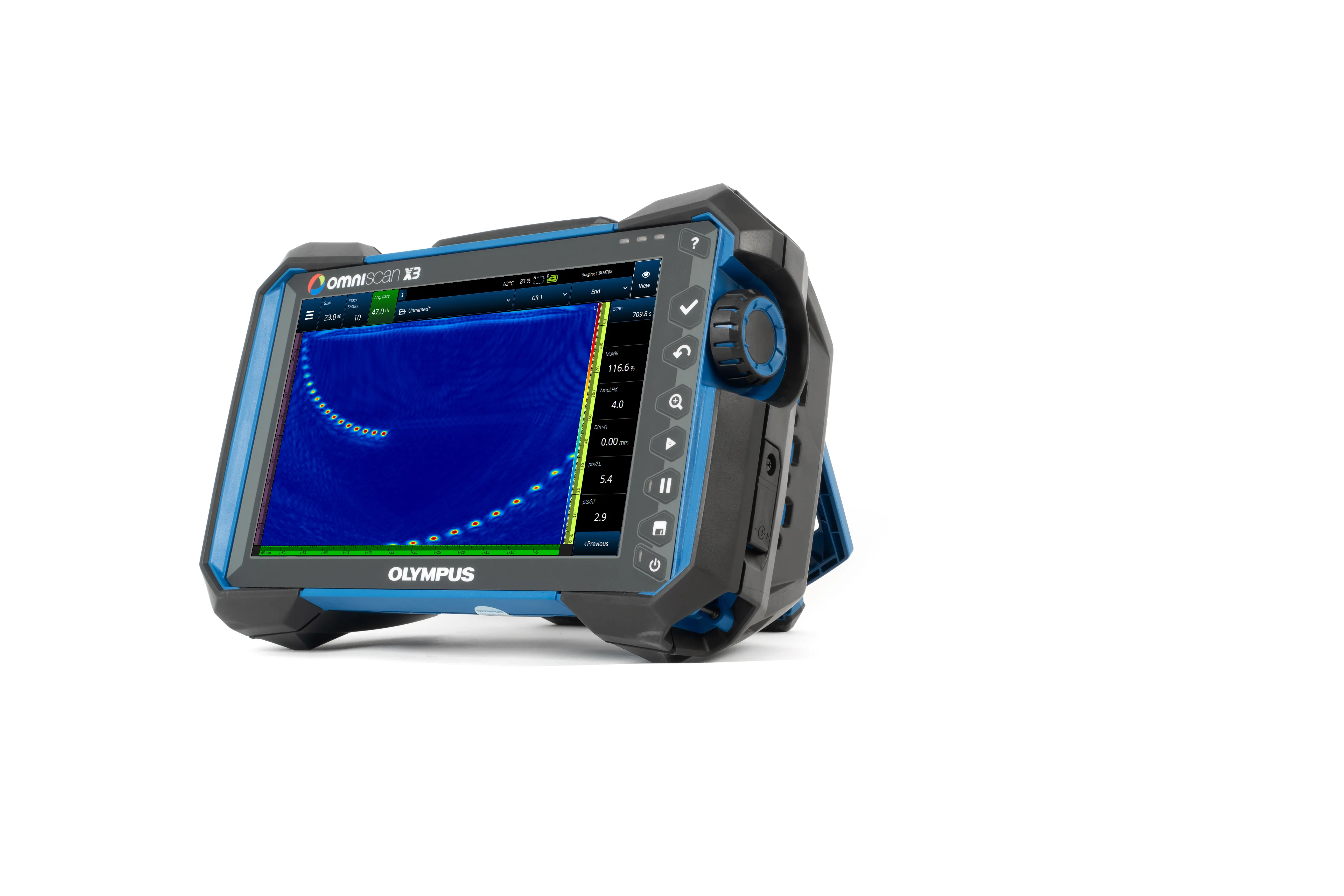

Akustik Etki Haritası (AIM), kullanıcıyı doğru kusur için doğru modu seçmesinde yönlendiren bir modelleme aracıdır. Bu araç, doğrudan OmniScan ™ X3 hata dedektöründe, tanımlanmış bölgedeki bir genlik haritasını temsil eden bir model oluşturur. Harita renk kodludur:

• Kırmızı alanlar, ultrasonik yanıtın çok iyi olduğu ve maksimum genliğe göre 0 dB ve −3 dB arasında değiştiği anlamına gelir.
• Turuncu alanlar maksimum genlikten −3 dB ve −6 dB arasında değişir
• Sarı alanlar −6 dB ve −9 dB arasında değişkenlik gösterir.

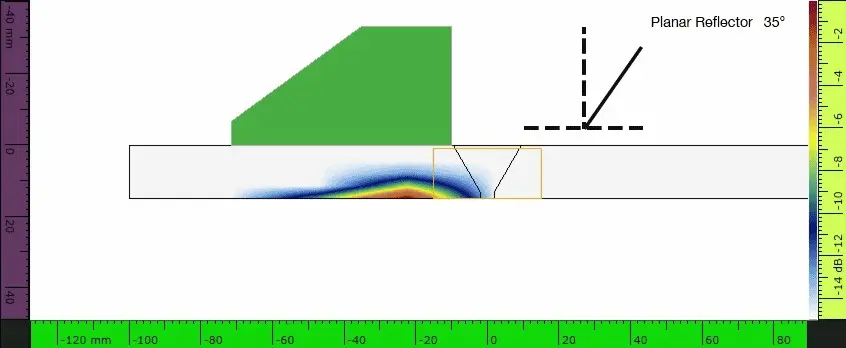

İnspektörler gözeneklilik gibi çok yönlü bir yansıtıcı (hacimsel) veya bir çatlak gibi daha düzlemsel bir reflektör arasında seçim yapabilir. Hata türünün ayarlanması AIM modelini günceller ve belirli bir modu kullanarak belirli bir kusur için genlik farkını gösterir.

Bu özellik, inspektörlerin her bir modun kapsamını karşılaştırmasını ve tanımlanan bölgedeki algılama için en uygun sinyal hassasiyetini elde etmelerini sağlar. İnspektörler muayeneye başlamadan önce hedefledikleri kusur türüne uygun modu kullandıklarından emin olabilirler.
